Монтаж водяного теплого пола в частном доме

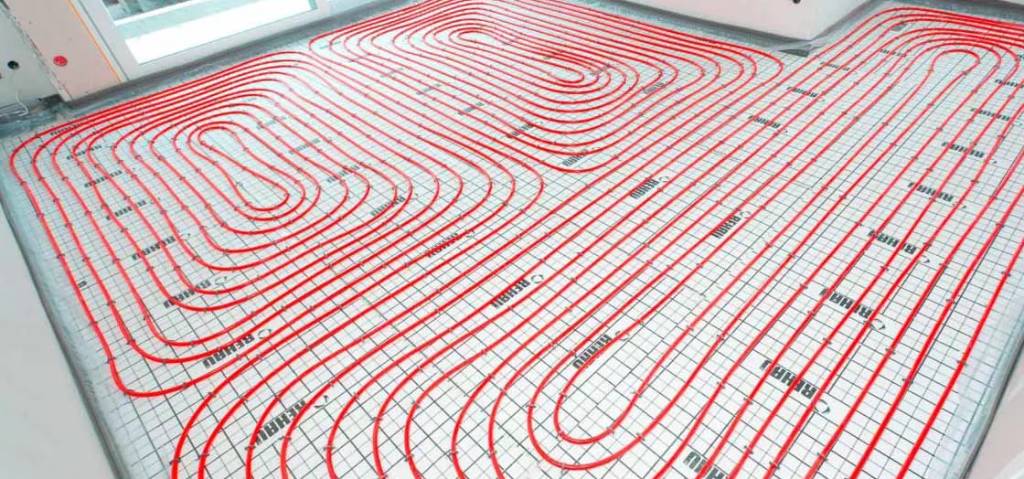

Водяной теплый пол — это система отопления, в которой нагретая вода циркулирует по трубопроводам, расположенным под напольным покрытием. Тепло равномерно распределяется по всей поверхности пола, создавая комфортный микроклимат в помещении. Принцип работы системы пола с обогревом основан на подключении к котлу или центральному отоплению, где вода нагревается до заданной температуры и с помощью циркуляционного насоса поступает в трубы.

Основные элементы устройства теплого водяного пола в доме включают:

• трубы для циркуляции теплоносителя;
• распределительный коллектор для регулировки потоков воды;
• теплоизоляционный слой для предотвращения потерь тепла;
• бетонная стяжка, которая защищает трубы и равномерно распределяет тепло по полу.

Система теплого пола обеспечивает мягкое и равномерное нагревание воздуха в помещении, что делает ее вариантом для частных домов.

Особенности теплого пола водяного типа

Теплый водяной пол отличается рядом характеристик, которые выделяют его среди других систем отопления.

1. Равномерное распределение тепла. В отличие от радиаторов, теплый пол прогревает все пространство снизу вверх. Это особенно комфортно для людей, которые находятся в помещении.
2. Энергоэффективность. Благодаря равномерному нагреву можно поддерживать комфортную температуру при меньших затратах на отопление.
3. Совместимость с различными покрытиями. Система такого пола может быть установлена под плитку, ламинат, паркет или линолеум, что делает ее универсальной.
4. Скрытость конструкции. Все элементы отопления скрыты под полом, что освобождает пространство и делает интерьер более эстетичным.

Тем не менее, система требует профессионального подхода к монтажу и тщательной настройки для достижения оптимального результата.

Где установить такой пол

Водяные теплые полы подходят для установки практически в любом помещении частного дома. Наиболее часто их монтируют:

• в ванных комнатах и кухнях — для создания комфортной температуры пола;
• в гостиных и спальнях — для общего обогрева помещения;
• в детских комнатах — для безопасного и теплого пространства для игр;
• в коридорах и прихожих — для устранения зон с холодным полом.

Однако установка теплого водяного пола не всегда возможна в домах с деревянными перекрытиями или недостаточной высотой потолков, так как система требует дополнительного пространства для монтажа стяжки и теплоизоляции.

Водяной пол: За и против

Перед установкой системы дома важно взвесить все за и против.

Плюсы:

• экономия на отоплении благодаря низкой температуре теплоносителя;
• отсутствие видимых элементов системы, что улучшает эстетику интерьера;
• комфортная температура поверхности пола.

Минусы:

• сложность монтажа, требующая профессиональных навыков;
• высокая стоимость установки по сравнению с другими системами отопления;
• сложность ремонта в случае протечек или неисправностей.

Несмотря на некоторые недостатки, теплые водяные полы остаются популярным выбором для частных домов благодаря своей эффективности и долговечности.

Монтаж водяного теплого пола дома

Монтаж теплого водяного пола — это процесс, который требует тщательной подготовки и соблюдения всех этапов. Ошибки на любом этапе могут привести к снижению эффективности системы или ее выходу из строя. Рассмотрим основные этапы монтажа.

Устройство гидроизоляции

Гидроизоляция — это обязательный шаг при монтаже водяного теплого пола в доме. Она защищает нижние слои конструкции от проникновения влаги, которая может повредить основание или вызвать образование плесени.

Для гидроизоляции чаще всего используют полиэтиленовую пленку или рулонные материалы. Пленку укладывают с нахлестом в 10–15 см, тщательно проклеивая стыки специальной лентой. В местах примыкания к стенам материал заводят на высоту 10–20 см для дополнительной защиты.

Укладка теплоизоляционного слоя

Теплоизоляция предотвращает потерю тепла вниз, направляя его исключительно вверх, в помещение дома. Для этого используют пенополистирольные плиты, минеральную вату или специализированные теплоизоляционные маты.

Теплоизоляционный слой укладывают на подготовленную поверхность с гидроизоляцией. На нем делают разметку для укладки трубопровода, что упрощает дальнейший монтаж.

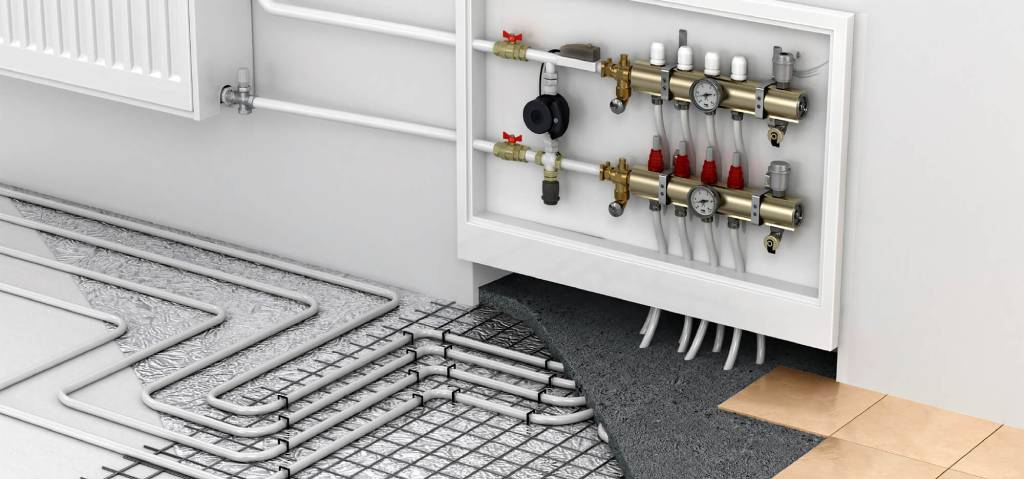

Установка распределительного коллектора

Коллектор отвечает за распределение теплоносителя по трубам и регулировку температуры в системе. Его устанавливают в специальный шкаф или на стену в удобном месте.

Подключение коллектора требует особой точности: от него зависят работа всей системы и возможность регулировки температуры в отдельных зонах. Для установки используют фитинги и краны, позволяющие перекрывать или изменять потоки воды.

Прокладка трубопровода

Прокладка труб — один из самых ответственных этапов монтажа теплого пола в доме. Трубы укладывают по заранее составленной схеме — чаще всего используется "улитка" или "змейка".

Основные правила укладки:

1. Трубы должны быть уложены на равномерном расстоянии, чтобы обеспечить равномерный нагрев.
2. Крепление труб выполняется с помощью пластиковых хомутов или специальных направляющих матов.
3. Концы труб подключаются к коллектору, чтобы обеспечить циркуляцию теплоносителя.

Заливка бетонной стяжки

После укладки трубопровода система заливается бетонной стяжкой, которая выполняет роль теплоаккумулирующего слоя. Стяжка равномерно распределяет тепло по поверхности пола и защищает трубы от механических повреждений.

Перед заливкой необходимо заполнить систему теплоносителем и провести испытания на герметичность. После этого заливается бетон, который затем оставляют для полного высыхания на 1–2 недели.

Укладка поэтапно

Монтаж теплого водяного пола в доме включает несколько обязательных этапов, каждый из которых влияет на эффективность и долговечность системы. Правильное выполнение всех шагов обеспечит комфортное отопление без сбоев и потерь тепла.

Подготовка основания

Первым этапом является подготовка основания, на которое будет устанавливаться теплый пол в доме. Основание должно быть ровным, без трещин и перепадов высоты.

1. Удалите старое покрытие и мусор.
2. Проверьте поверхность при помощи уровня — допустимый перепад высоты не должен превышать 5 мм на 1 м².
3. При необходимости сделайте выравнивающую стяжку и дождитесь ее полного высыхания.

Ровное основание обеспечивает правильное распределение нагрузки и предотвращает повреждения системы.

Укладка демпферной ленты

Демпферная лента служит для компенсации расширения бетонной стяжки при нагреве. Ее монтируют по периметру комнаты.

1. Ленту фиксируют к стенам на уровне будущей стяжки.
2. Углы проклеивают особенно тщательно, чтобы избежать протечек.

Это обязательный шаг, который предотвращает растрескивание бетона и повышает долговечность системы.

Укладка полиэтиленовой пленки

Полиэтиленовая пленка используется в качестве гидроизоляционного слоя. Она защищает нижние слои конструкции от влаги и увеличивает срок службы системы.

1. Разверните пленку на подготовленное основание с нахлестом в 10–15 см.
2. Проклейте стыки пленки специальной клейкой лентой.
3. Заверните пленку на стены выше уровня будущей стяжки.

Гидроизоляция - важный этап, особенно в помещениях с повышенной влажностью, таких как ванные комнаты и кухни.

Укладка слоя теплоизоляции

Теплоизоляция предотвращает потерю тепла вниз, направляя его исключительно вверх, в помещение дома.

1. Подбор материала: чаще всего используют пенополистирольные плиты, экструдированный пенополистирол или специальные теплоизоляционные маты.
2. Уложите теплоизоляцию на пленку, тщательно заполняя все стыки, чтобы избежать мостиков холода.

Этот этап обеспечивает высокую энергоэффективность системы.

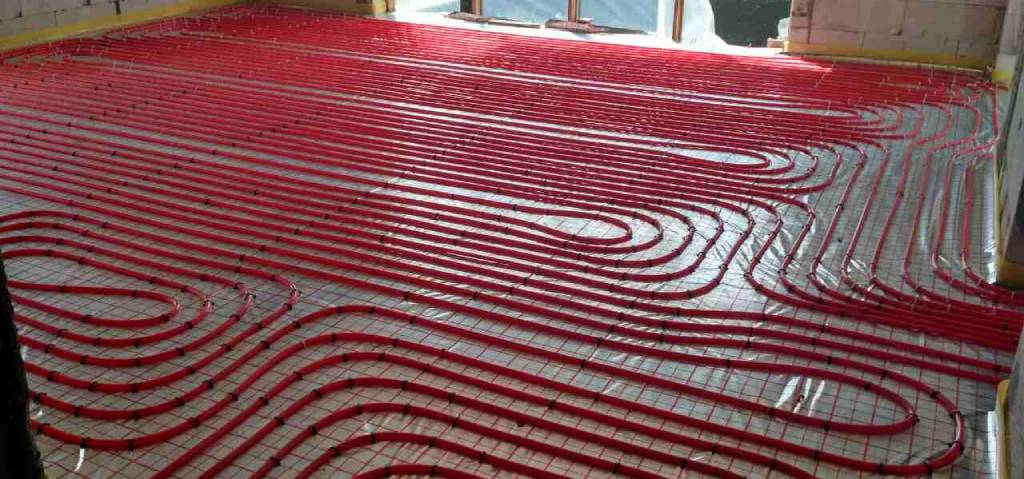

Монтаж труб теплого пола

На этом этапе укладывают трубы, по которым будет циркулировать теплоноситель.

1. Выберите схему укладки: "улитка" или "змейка". Схема зависит от особенностей помещения.
2. Уложите трубы на теплоизоляционный слой, используя монтажную сетку или специальные направляющие маты.
3. Закрепите трубы пластиковыми хомутами с шагом 40–50 см.

Совет: Укладку труб начинайте с зон, где требуется больше тепла (например, у окон или входной двери).

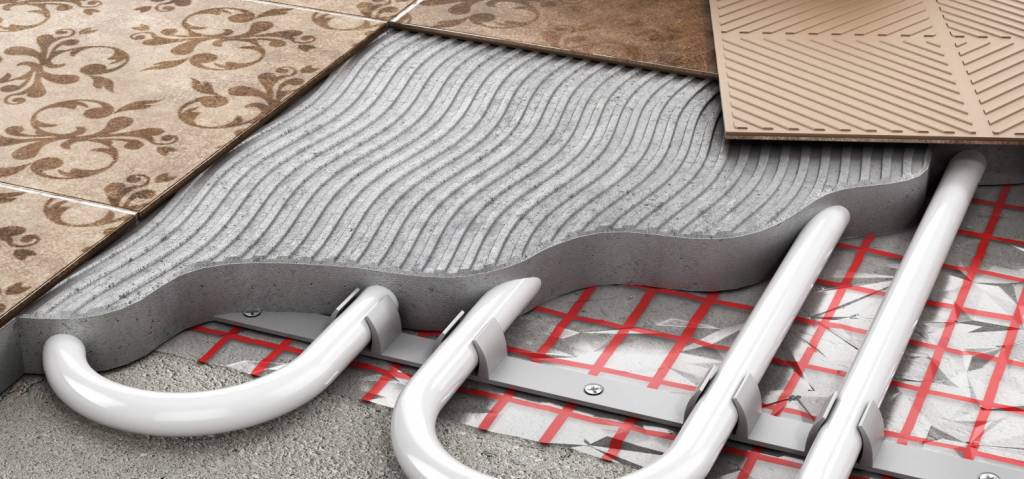

Заливка бетонной стяжки

Завершающим этапом является заливка бетонной стяжки. Она защищает трубы и равномерно распределяет тепло по дому.

1. Перед заливкой проведите гидравлические испытания системы: заполните трубы теплоносителем и проверьте герметичность.
2. Приготовьте бетонную смесь, добавив в нее пластификаторы для улучшения прочности и эластичности.
3. Равномерно залейте стяжку, обеспечивая слой толщиной 5–7 см.

После заливки бетону необходимо время для полного высыхания — это занимает 3–4 недели.

Запуск напольного отопления

После того как стяжка полностью высохла, можно приступать к запуску системы.

1. Медленно увеличивайте температуру теплоносителя, начиная с +20 °C.
2. Увеличивайте температуру по 5 °C в день, пока система не выйдет на рабочий режим.

Важно: Резкий нагрев может привести к образованию трещин в стяжке, поэтому запуск должен быть постепенным.

Расчет длины трубы для теплого пола

Чтобы водяной пол в доме работал эффективно, важно правильно рассчитать длину трубы. От точности расчета зависит равномерность обогрева и отсутствие перерасхода материалов.

Как выполнить расчет длины трубы

1. Определите площадь обогрева. Сначала необходимо рассчитать полезную площадь, исключив из расчетов зоны, где будет стоять мебель или бытовая техника без ножек.
2. Выберите шаг укладки труб. Оптимальный шаг укладки для жилых помещений составляет 15–20 см. Если в помещении есть зоны с высокими теплопотерями (например, окна или наружные двери), шаг в этих местах рекомендуется уменьшить до 10 см.
3. Рассчитайте длину трубы. Для этого площадь обогрева делится на шаг укладки, а затем полученный результат умножается на коэффициент запаса, который равен 1,1.
   Пример расчета: Допустим, площадь обогрева составляет 20 м², а шаг укладки труб выбран 15 см.
   Тогда расчет будет выглядеть так: Разделите площадь на шаг укладки: 20 делим на 0,15 (шаг в метрах) — получаем 133,3. Умножьте результат на коэффициент запаса 1,1. Итоговая длина трубы составит 146,7 метра. Запас необходим для учета поворотов и возможных ошибок при монтаже.

Схемы монтажа теплого водяного пола в частном доме

При укладке теплого водяного пола можно использовать разные схемы. Каждая из них со своими характеристиками.

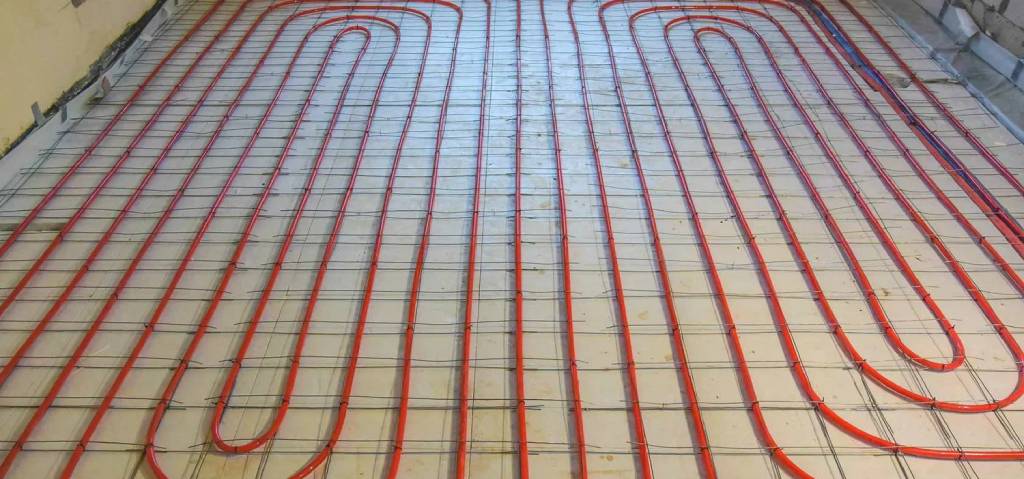

Змейка

Самый простой способ укладки, при котором трубы располагаются зигзагом.

• Плюсы: легкость монтажа, подходит для помещений небольшой площади.
• Минусы: неравномерный прогрев — в начале трубы температура выше, чем в конце.

Двойная змейка

Трубы укладываются так, чтобы каждая "горячая" труба располагалась рядом с "холодной".

• Плюсы: равномерный нагрев помещения.
• Минусы: монтаж сложнее, чем при обычной "змейке".

Угловая змейка

Эта схема используется для помещений сложной формы или для зонального обогрева дома.

• Плюсы: возможность равномерно прогреть труднодоступные места.
• Минусы: сложный монтаж.

Улитка

Трубы укладываются в виде спирали: от краев помещения к центру или наоборот.

• Плюсы: равномерное распределение тепла, экономия материалов.
• Минусы: требует тщательной подготовки схемы.

Два контура

Этот вариант используется в больших помещениях. Пространство делится на две зоны, каждая из которых обогревается отдельным контуром.

• Плюсы: возможность регулировать температуру в разных частях помещения.
• Минусы: необходимо дополнительное оборудование (коллекторы, насосы).

Комбинированная схема

Объединяет несколько вариантов укладки, например, "улитку" и "змейку".

• Плюсы: универсальность и адаптация под особенности помещения.
• Минусы: монтаж требует опыта и точных расчетов.

Советы при укладке водяного пола

1. Составьте подробный план. Убедитесь, что схема укладки труб учитывает не только площадь и особенности помещения, но и расположение мебели, чтобы избежать ненужного нагрева. Планируйте место для установки распределительного коллектора, обеспечив к нему удобный доступ.
2. Используйте качественные материалы. При выборе труб обратите внимание на их сопротивляемость к коррозии, термостойкость и долговечность. Например, металлопластиковые трубы отличаются простотой монтажа и стойкостью к перепадам температур, а трубы из сшитого полиэтилена обладают высокой гибкостью и устойчивостью к нагрузкам.
3. Обеспечьте тепловую компенсацию. Демпферная лента не только компенсирует расширение бетона, но и предотвращает его растрескивание при нагреве. Также важно предусмотреть температурные швы, если площадь стяжки превышает 40 м² или длина одной стороны более 8 м.
4. Проводите испытания. Гидравлические испытания необходимо проводить при рабочем давлении, превышающем номинальное на 1,5 раза. Этот тест поможет выявить утечки и проверить прочность соединений до окончательной заливки.
5. Соблюдайте шаг укладки. Разнообразие шагов укладки позволяет регулировать интенсивность прогрева. Например, вблизи окон или наружных стен используйте более плотный шаг (10 см), а в менее холодных зонах — реже (до 20 см). Это не только повысит эффективность системы пола, но и сократит затраты на материалы.
6. Используйте армирующую сетку. Разместите сетку поверх труб, чтобы равномерно распределить нагрузку на стяжку и предотвратить её деформацию. Это особенно важно в зонах с интенсивным движением или установкой тяжелой мебели.
7. Учитывайте высоту стяжки. Толщина бетонного слоя над трубами должна быть не менее 3–5 см. Это обеспечит эффективную теплопередачу и защитит трубы от механических повреждений.

Где купить комплектующие для водяного пола?

Для установки теплого водяного пола нужны хорошие комплектующие. Компания "Теплоросс" предлагает:

• Надежные трубы из сшитого полиэтилена и металлопластика.
• Коллекторы с регуляторами и расходомерами.
• Утеплители, демпферные ленты и другие расходные материалы.
• Армирующие сетки и смеси для заливки стяжки.

Почему выбирают нас?

1. Гарантия качества. Мы сотрудничаем с производителями.
2. Широкий ассортимент. У нас есть всё необходимое для монтажа такого пола.
3. Профессиональная консультация. Мы поможем выбрать комплектующие, рассчитать длину труб и шаг укладки.
4. Удобная доставка. Мы доставим ваш заказ по указанному адресу.

Покупая у нас, вы получаете не только материалы, но и экспертизу, которая поможет избежать ошибок.

Установка теплого водяного пола в частном доме — это инвестиция в комфорт жилья. Следуя нашим рекомендациям, вы сможете провести монтаж качественно, а наши комплектующие обеспечат надежность и долговечность системы пола с подоргревом. Обращайтесь в "Теплоросс", чтобы сделать ваш дом теплым и уютным!
